1. 引言
如果您仔细观察任何一辆现代汽车，就会发现几乎所有塑料部件，例如仪表盘或车门内饰板，都是使用注塑模具制造的。汽车注塑模具是汽车零部件光滑表面、紧密配合和可靠性能背后的秘密武器。
在本文中，我们将解释什么是汽车注塑模具，以及它从设计到生产的整个过程。本指南将以简洁明了的语言帮助您理解该过程的每个步骤。
汽车注塑模具是一种用于生产汽车塑料零件的精密工具。它与注塑机配合使用。
该工艺主要包括三个步骤：
1. 将塑料颗粒加热至熔化。
2. 将熔化的塑料注入钢制模腔。
3. 冷却后，零件成型并完全贴合模具形状，然后从模腔中取出。

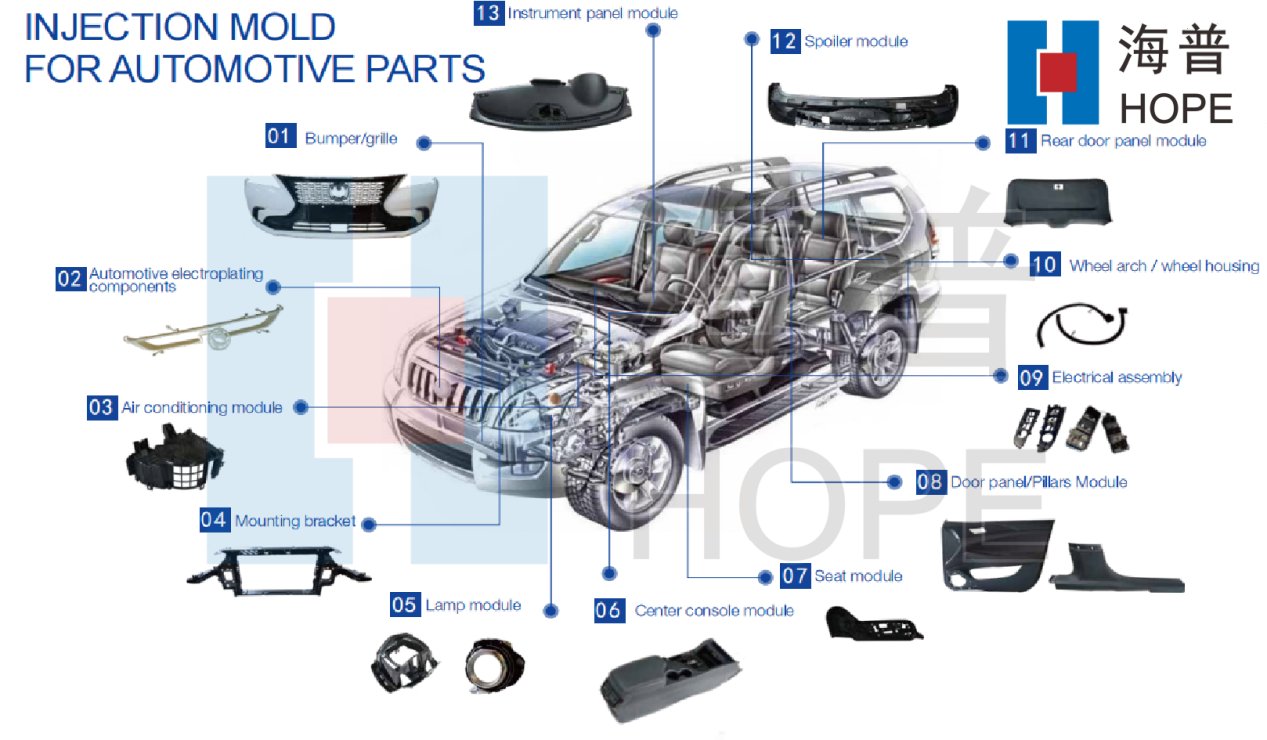

该工艺快速、可重复，适用于以下零件的批量生产：
· 仪表板
· 车门饰板
· 前大灯外壳
· 格栅和通风口
塑料注塑成型具有诸多优势。它能确保产品质量稳定、生产速度快、材料浪费少。对于汽车行业而言，零件必须满足严格的尺寸和外观标准，因此这种方法既高效又经济。
第一阶段始于产品设计。工程师使用 CATIA、UG (NX) 或 SolidWorks 等三维设计软件创建汽车零件模型。零件设计获得批准后，即可开始模具设计。

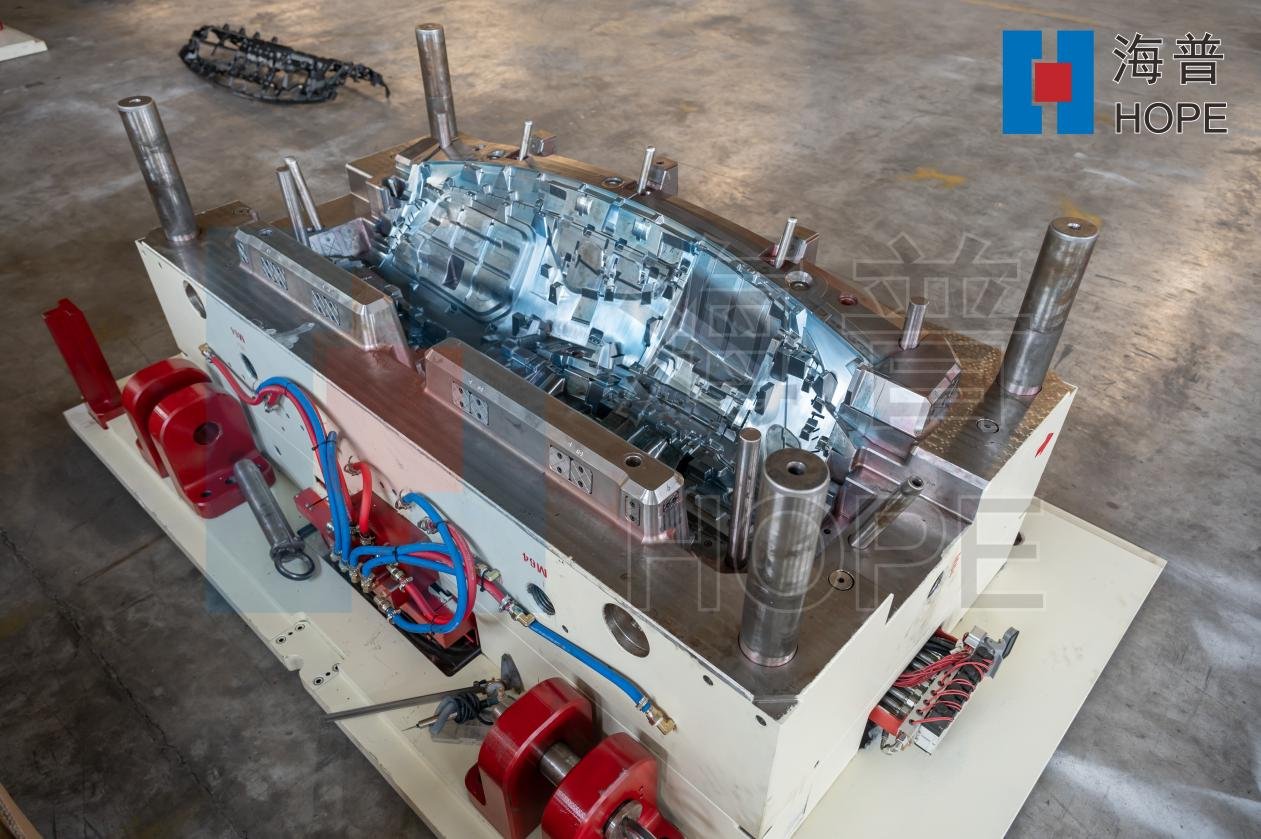

模具由几个重要部件组成：
· 型芯和型腔：构成塑料零件的主要形状。
· 流道和浇口系统：引导熔融塑料流入型腔的通道。
· 冷却系统：循环水以控制温度的通道。
· 顶出系统：将成品零件顶出的顶针和顶板。
在此阶段，工程师会进行面向制造的设计 (DFM) 分析。这有助于确保模具能够高效生产，并且零件不会出现翘曲、缩痕或飞边等缺陷。
在此阶段，模具供应商和客户之间的团队合作至关重要。双方共同审阅3D模型，讨论材料选择，并确认浇口位置和分型线。良好的沟通可以避免项目后期出现代价高昂的变更。
设计方案获批后，模具制造流程正式启动。高质量的模具需要先进的设备和熟练的技术人员。
主要步骤包括：
· 材料选择：通常根据生产量选择 P20、718H 或 NAK80 钢材。
· 数控加工：高精度地加工型芯和型腔。
· 电火花加工 (EDM)：加工锐角和精细细节。
· 抛光和纹理处理：根据最终零件的外观，对模具表面进行抛光或纹理处理。
· 装配：所有部件以严格的公差进行装配。
每个步骤都经过仔细检查，以确保精度。即使是微小的误差也会影响最终产品。在整个加工过程中，使用精密工具并进行质量控制，以确保所有零件均符合设计要求。
一个典型的汽车模具的制造周期通常为 6 至 10 周，具体取决于模具的尺寸和复杂程度。对于仪表盘模具等大型工具，该流程可能需要更长时间。
在正式生产之前，必须对模具进行测试，这称为 T1 试模。工程师会将模具安装在注塑机上，生产首批样品。
在试模过程中，他们会检查：
· 使用三坐标测量机 (CMM) 测量零件尺寸
· 表面质量
· 与其他组件的配合和装配情况
· 注塑参数，例如压力、温度和冷却时间
如果发现任何问题，则会进行调整。通常，在模具获得生产批准之前，需要进行几轮试模，即 T1、T2 和 T3。目标是在批量生产中实现稳定的质量和效率。
一旦最终样品符合所有客户标准，就会出具最终批准报告，其中包含测量数据和照片。此步骤确认模具已准备好发货或进行全面生产。

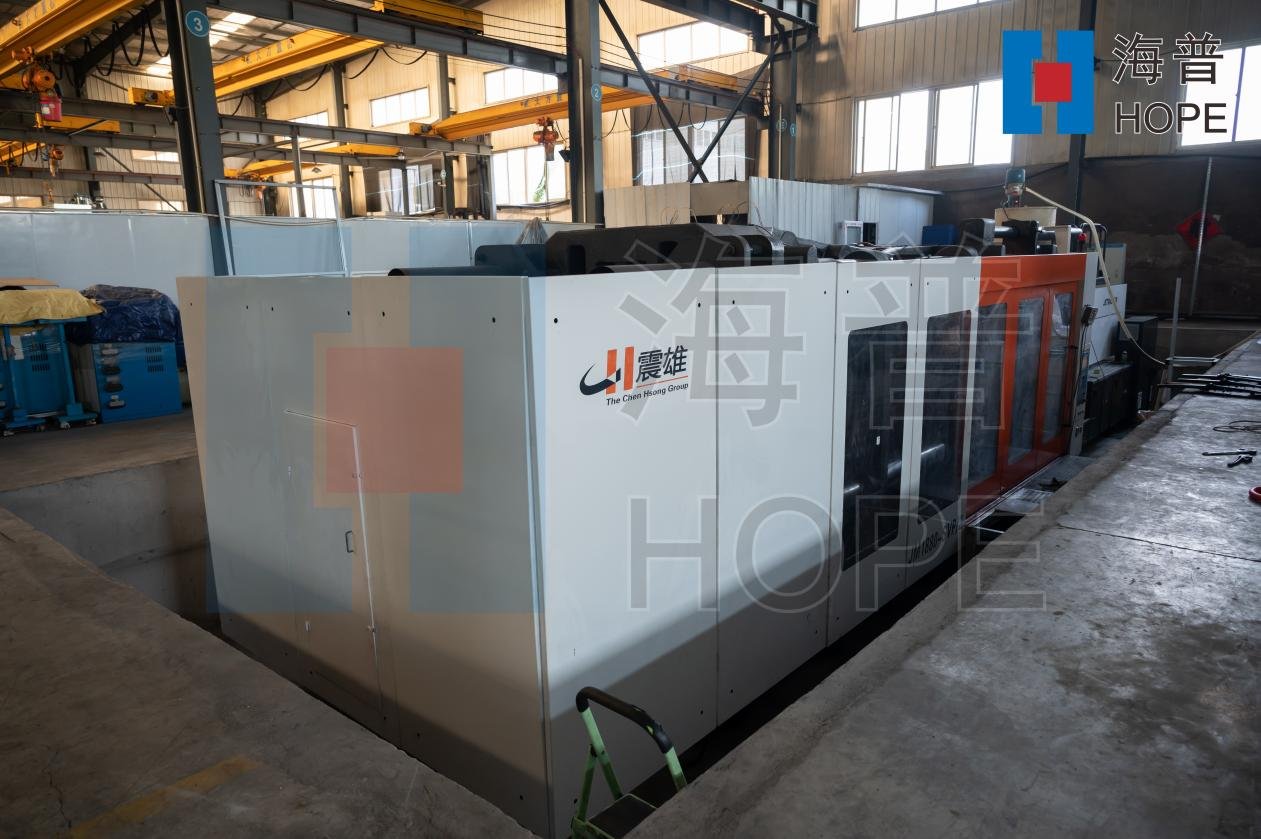

模具通过测试阶段后，即可进入批量生产阶段。注塑机以循环方式运行，每个循环可生产一个或多个零件。
生产过程中，以下因素必须保持稳定：
· 模具温度
· 注射压力和速度
· 冷却时间和零件取出
操作人员或自动化机器人会定期检查零件，以确保质量稳定。
高质量的汽车模具可以生产数十万至超过一百万个零件，具体取决于钢材类型和维护质量。有些模具可以连续运行多年，只需进行少量调整即可生产不同车型所需的零件。
维护对于模具的长期性能至关重要。每次生产运行后，都应清洁、润滑模具并检查磨损情况。
专业的模具供应商提供：
· 每次生产运行后的维护报告
· 备件，例如顶针或衬套
· 妥善存放，防止生锈或损坏
定期维护，优质模具可使用多年，带来丰厚的回报。日常维护还有助于防止停机和意外维修，从而保持生产高效且经济。
在汽车行业，精度至关重要。即使是 0.05 毫米这样的微小偏差，也可能导致最终车辆的装配问题或噪音。因此，选择可靠的模具制造商至关重要。
优秀的供应商将：
· 遵循汽车质量标准，例如 IATF 16949
· 提供从设计到交付的项目管理
· 提供工程支持和售后服务
经验丰富的模具制造商不仅制造模具，还能帮助客户改进产品设计、缩短交货周期并降低成本。长期合作关系能够带来更好的成果和更稳定的产品质量。
汽车注塑模具是现代汽车生产的基石。从最小的卡扣到最大的保险杠，每一个塑料零件都始于精心设计、精密制造的模具。
通过了解从设计、模具制造、测试到批量生产的整个流程，您可以更有效地与模具供应商沟通，确保高质量的成果。
每一个完美的汽车零件都源于一个完美的模具。
可靠的模具供应商不仅是制造商，更是您在竞争激烈的汽车行业中取得成功的合作伙伴。
